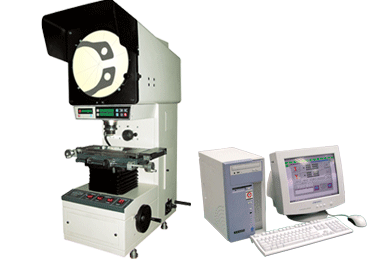

JT12A-C φ300數據處理投影儀
光學投影儀用于對形狀復雜的沖壓件,齒輪、凸輪、螺紋及樣板進行輪廓比較測量,使用方便,效率高,是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
產品介紹

一、 特點:

1、 現代造型設計,結構緊湊,操作方便。

2、 長度、角度實現測量數字化。

3、 非球面聚光照明,視場明亮,照明均勻,圖象清晰。

4、 多功能數顯系統,儀器帶有 RS232 接口及數據處理軟件。

5、 強力排熱系統,散熱效果好,性能更穩定。

6、 采用高亮度,長壽命照明光源。


二、 用途:

光學投影儀用于對形狀復雜的沖壓件,齒輪、凸輪、螺紋及樣板進行輪廓比較測量,使用方便,效率高,是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。


三、 規格參數:

投影屏尺寸:φ 300mm

投影屏旋轉范圍: 0 ° ~360 °

旋轉角度顯示當量: 1 ′

旋轉角度準確度 :6 ′

工作臺尺寸: 340 × 152mm

X 坐標行程: 150mm

Y 坐標行程: 50mm

Z 坐標(調焦)行程: 80mm

X 、 Y 坐標準確度: (4+40L) μ m 式中 L 為測量長度,單位: m

物鏡:

1000 (2).jpg


四、 主要附件:

10 ×物鏡: 10 ×物鏡反光鏡

50mm 標準玻璃尺 360 mm 普通玻璃尺

放大鏡 壓緊組( 4 件)

JT12A-C 帶有二維測量軟件


五、 選購件:

20 ×物鏡 20 ×物鏡反光鏡組

50 ×物鏡 50 ×物鏡反光鏡組

100 ×物鏡 100 ×物鏡反光鏡組

1 、 DJ1 尋邊器 2 、 頂針架 3 、 V 型架 4 、定位壓板組 5 、圓工作臺


六、 JT12A-C 、 CD202 二維測試軟件功能。

一、 采集功能:采集元素類型、點、線、圓和圓弧。

二、 構建功能:采集的點構造直線、圓和圓弧。

三、 組合計算功能:

(a) “點”與“點”組合計算兩點距及中點坐標。

(b) “點與線”組合計算點線距

? “線與線求交”組合計算交點坐標及夾角。

(d) “線與線求中”組合,給出兩直線的中線信息。

(e) “圓與圓”組合給出(相切、相交、相離)

(f) “圓與直線”組合給出(相切、相交、相離)


七、 形位公差處理功能:

(1) 圓的圓度和圓弧圓度。

(2) 直線度測量。

(3) 同軸度測量。

(4) 對稱度測量。

(5) 位置度測量。

(6) 螺紋測量。

(7) 坐標平移旋轉。

(8) 極坐標變換。

(9) 信息編輯。
